Tutoriel installation écran GPS BMW X1 E84 sans écran d'origine

Tutoriel installation écran GPS BMW X1 E84 sans écran d'origine

Tutoriel installation écran GPS BMW X1 E84 sans écran d'origine

Nous allons voir ici en images comment on installe un écran GPS sur une BMW X1 phase 1 à la place du vide poche.

Matériel nécessaire: un tournevis T20

Temps d’installation: environ 50 minutes

Inventaire: écran GPS, molette idrive et câblage.
On compte donc l'écran, une antenne wifi, le câble d'alimentation, le câble de son, et un câble USB.

En fait, dans ce cas, vu que vous n'avez pas d'écran d'origine, l'écran Android pour BMW X1 va venir se positionner à la place du vide poche.

ETAPE 1 : Démontage du vide poche

vide poche bmw x1

Pour atteindre les vis du vide poche, il suffit seulement de retirer le cache plaqtique avec la ventilation.

ventilation bmw x1

Retirez le connecteur de ventilation et du bouton warning

vide poche bmw x1

2 vis sont à retirer

vide poche bmw x1

Retirer le connecteur du vide poche (çà alimente une Led qui est à l'intérieur)

ETAPE 2 : Démonter l'autoradio BMW X1

démontage autoradio bmw x1

Retirer le cache - il faut tirer vers vous

démontage autoradio bmw x1

démontage autoradio bmw x1

Ensuite, c'est au tour du cache de la ventilation

démontage autoradio bmw x1

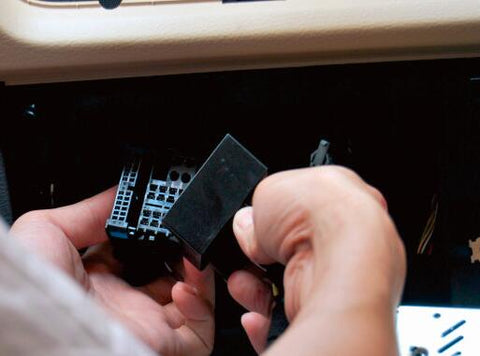

Sortez les connecteurs

démontage autoradio bmw x1

2 vis sont à retirer pour faire sortir le poste

ETAPE 3 : Branchement

molette idrive bmw x1

La molette Idrive est à remplaçer à la place de emplacement pour pièces ou autre

alimentation autoradio bmw x1

Branchez ensuite simplement l'adaptateur sur le connecteur d'alimentation du poste

Placez l'écran à la place du vide poche.

Etape 4 : Enjoy

gps bmw x1

 Produit disponible sur notre site : ici
